Воздухосборники А1И горизонтальные с эллиптическими днищами

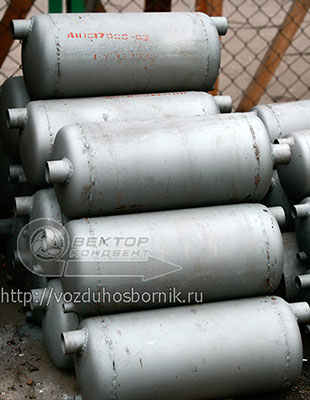

[Фотография: Воздухосборники горизонтальные с эллиптическими днищами (группа) А1И 017.000-02]

Горизонтальные воздухосборники устанавливаются в высших точках систем на горизонтальных участках трубопроводов.

Воздухосборники А1И с эллиптическими днищами рассчитаны на рабочее давление до 1,2 МПа (12 кгс/см2).

Возможно изготовление воздухосборников А1И по серии 5.903-20 и по серии 5.903-2.

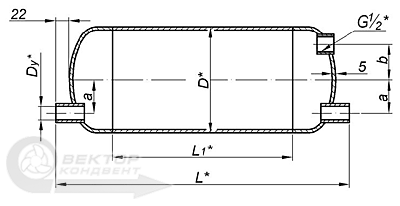

[Чертёж воздухосборника А1И горизонтального с эллиптическими днищами]
Горизонтальные воздухосборники А1И с эллиптическими днищами
Обозначение Размеры, мм Масса, кг
Условн. проход, Dy* D*L*L1*ab
А1И 017.000 2015944627250545,9
А1И 017.000-01 32219602398738415,0
А1И 017.000-02 502737144849011022,5
А1И 017.000-03 8032583257610012536,4
