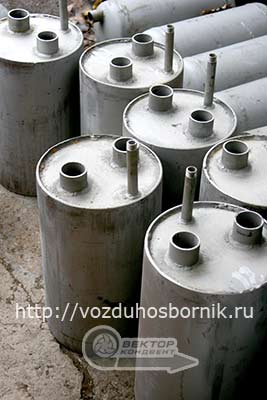

Воздухосборники А1И вертикальные с плоскими днищами
Вертикальные воздухосборники устанавливаются в наивысших точках вертикальных магистральных трубопроводов (главных стояков).
Воздухосборники А1И с плоскими днищами рассчитаны на рабочее давление до 0,6 МПа (6 кгс/см2) и до 1,2 МПа (12 кгс/см2).
Возможно изготовление воздухосборников по серии 5.903-20 и по серии 5.903-2.
![Вертикальный воздухосборник А1И с плоскими днищами. Чертёж [Чертёж воздухосборника А1И вертикального с плоскими днищами]](/img/vertikalnye_ploskie_(chertej).gif)
Обозначение | Размеры, мм | Py, МПа | Масса, кг | ||||||
---|---|---|---|---|---|---|---|---|---|
Условн. проход, Dy* | D* | H* | h | h1 | a | b | |||
А1И 021.000 | 50 | 273 | 556 | 410 | 120 | 70 | 100 | 0,6 | 23,6 |
А1И 021.000-01 | 80 | 325 | 635 | 490 | 115 | 75 | 125 | 39,6 | |
А1И 021.000-02 | 150 | 426 | 806 | 650 | 110 | 105 | 170 | 79,4 | |
А1И 022.000 | 50 | 273 | 550 | 410 | 120 | 70 | 100 | 1,2 | 25,4 |
А1И 022.000-01 | 80 | 325 | 641 | 490 | 115 | 75 | 125 | 43,4 | |
А1И 022.000-02 | 150 | 426 | 806 | 650 | 110 | 105 | 170 | 83,2 |
