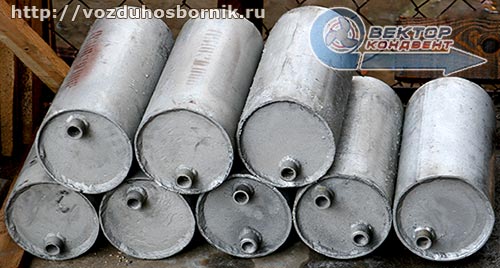

Воздухосборники А1И горизонтальные с плоскими днищами
Горизонтальные воздухосборники А1И устанавливаются в высших точках систем на горизонтальных участках трубопроводов.
Воздухосборники с плоскими днищами рассчитаны на рабочее давление до 0,6 МПа (6 кгс/см2) и до 1,2 МПа (12 кгс/см2).
Возможно изготовление воздухосборников по серии 5.903-20 и по серии 5.903-2.
![Горизонтальный воздухосборник А1И с плоскими днищами. Чертёж [Чертёж воздухосборника А1И горизонтального с плоскими днищами]](/img/gorizontalnye_ploskie_(chertej).gif)
Обозначение | Размеры, мм | Py, МПа | Масса, кг | |||||
---|---|---|---|---|---|---|---|---|
Условн. проход, Dy* | D* | L* | L1* | a | b | |||
А1И 019.000 | 20 | 159 | 426 | 330 | 45 | 45 | 0,6 | 6,3 |
А1И 019.000-01 | 32 | 219 | 556 | 460 | 66 | 70 | 17,3 | |
А1И 019.000-02 | 50 | 273 | 680 | 560 | 84 | 95 | 22,3 | |
А1И 019.000-03 | 80 | 325 | 744 | 640 | 92 | 110 | 46,3 | |
А1И 020.000 | 20 | 159 | 426 | 330 | 50 | 54 | 1,2 | 6,6 |
А1И 020.000-01 | 32 | 219 | 560 | 460 | 73 | 84 | 18,3 | |
А1И 020.000-02 | 50 | 273 | 668 | 560 | 90 | 110 | 25,3 | |
А1И 020.000-03 | 80 | 325 | 756 | 640 | 100 | 125 | 52,6 |
