Воздухосборники А1И вертикальные с эллиптическими днищами
Вертикальные воздухосборники А1И устанавливаются в наивысших точках вертикальных магистральных трубопроводов (главных стояков).
Воздухосборники с эллиптическими днищами рассчитаны на рабочее давление до 1,2 МПа (12 кгс/см2).
Возможно изготовление воздухосборников по серии 5.903-20 и по серии 5.903-2.

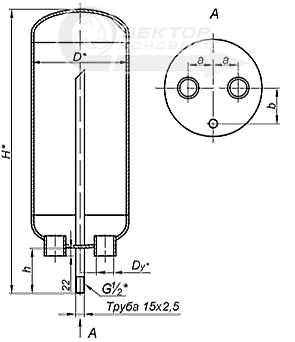

![Вертикальный воздухосборник А1И с эллиптическими днищами. Чертёж [Чертёж воздухосборника А1И вертикального с эллиптическими днищами]](/img/vertikalnye_ellipticheskie_(chertej).gif)
Обозначение | Размеры, мм | Масса, кг | |||||
---|---|---|---|---|---|---|---|
Условн. проход, Dy* | D*(Дн) | H* | h | a | b | ||
А1И 018.000 | 50 | 273 | 640 | 120 | 70 | 100 | 18,2 |
А1И 018.000-01 | 80 | 325 | 753 | 115 | 75 | 125 | 26,7 |
А1И 018.000-02 | 150 | 426 | 932 | 110 | 105 | 170 | 48,5 |
